Motorventiler är viktiga komponenter i olika industriella och mekaniska system och spelar en avgörande roll för att kontrollera flödet av vätskor, gaser och andra ämnen. Som professionell leverantör av motorventiler förstår jag vikten av att ha en omfattande förståelse för de reservdelar som utgör dessa ventiler. I det här blogginlägget kommer jag att fördjupa mig i de olika reservdelarna till en motorventil, deras funktioner och vilken roll de spelar i ventilens övergripande prestanda.
1. Solenoider
Solenoider är en av de mest kritiska reservdelarna i en motorventil. De är elektromekaniska enheter som omvandlar elektrisk energi till mekanisk rörelse. När en elektrisk ström appliceras på en solenoid, skapar den ett magnetfält som rör en kolv eller ankare, som i sin tur styr öppningen och stängningen av ventilen.
- DC Wet - Ventilmagnet: ADC Wet - Ventilmagnetär speciellt utformad för våtventilapplikationer. Dessa solenoider används ofta i miljöer där ventilen är i kontakt med vätskor. Den våta ventildesignen möjliggör bättre värmeavledning och kan arbeta mer effektivt under sådana förhållanden. De finns vanligtvis i vattenreningsverk, bevattningssystem och industriella kylsystem.

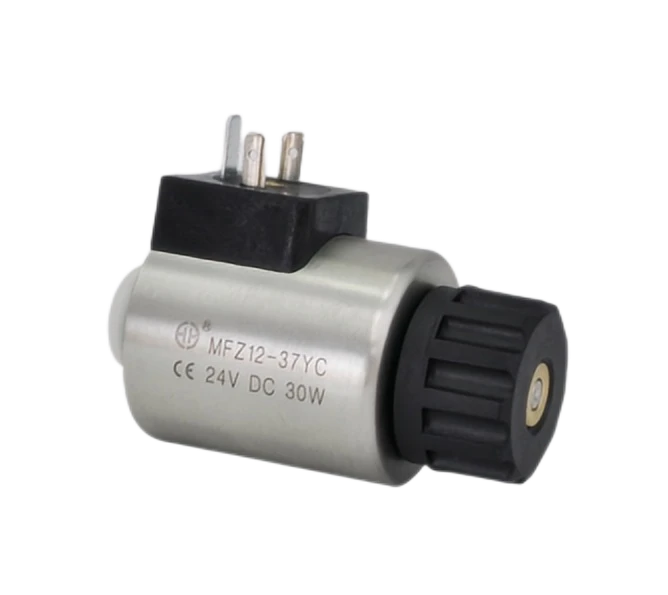

- Solenoid för gängad anslutningsventil:Solenoid för gängad anslutningsventilanvänds för ventiler med gängade anslutningar. Dessa solenoider är enkla att installera och byta ut, vilket gör dem till ett populärt val i många applikationer. De används ofta i småskaliga industriella processer, hushållsapparater och pneumatiska system.

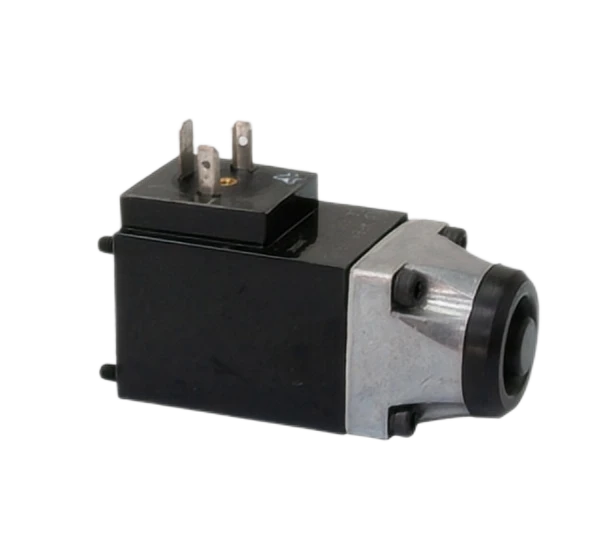

- Solenoid för Rexroth bultansluten ventil:Solenoid för Rexroth bultansluten ventilär designad för ventiler som använder en bultansluten mekanism. Dessa solenoider är kända för sin högprecisionskontroll och hållbarhet. De används ofta i hydrauliska system, särskilt de som kräver exakt flödeskontroll, såsom i tunga maskiner och fordonstillämpningar.
2. Ventilkroppar
Ventilhuset är huvudhuset för motorventilen. Det ger struktur och stöd för alla andra komponenter. Ventilhus är vanligtvis gjorda av material som mässing, rostfritt stål eller gjutjärn, beroende på applikationskraven.
- Materialval: Valet av material för ventilhuset är avgörande. Ventilhus i mässing är korrosionsbeständiga och har god värmeledningsförmåga, vilket gör dem lämpliga för applikationer som involverar vatten och lågtrycksgaser. Ventilhus i rostfritt stål är mycket motståndskraftiga mot korrosion och tål höga temperaturer och tryck, vilket gör dem idealiska för industriella applikationer. Ventilkroppar i gjutjärn är starka och hållbara, men de är tyngre och mer utsatta för korrosion jämfört med mässing och rostfritt stål.
- Designöverväganden: Ventilhusets utformning påverkar också ventilens prestanda. Faktorer som formen på flödesvägen, storleken på portarna och den inre ytfinishen kan alla påverka ventilens flödesegenskaper. Till exempel kommer en ventilkropp med en slät inre yta att ha mindre motstånd mot flöde, vilket resulterar i bättre effektivitet.
3. Tätningar och packningar
Tätningar och packningar används för att förhindra läckage av vätskor eller gaser från ventilen. De är vanligtvis gjorda av material som gummi, silikon eller PTFE (polytetrafluoreten).
- Typer av tätningar: Det finns olika typer av tätningar som används i motorventiler, inklusive O-ringar, läpptätningar och membrantätningar. O - ringar är den vanligaste typen av tätning. De är cirkulära till formen och används för att täta anslutningen mellan två komponenter, såsom ventilhuset och solenoiden. Läpptätningar används för att förhindra läckage av vätskor längs en axel eller stång. Membrantätningar används i applikationer där en flexibel barriär behövs för att separera vätskan från ventilmekanismen.
- Materialegenskaper: Materialegenskaperna hos tätningar och packningar är viktiga. Gummitätningar är flexibla och kan ge en bra tätning, men de kanske inte är lämpliga för högtemperatur- eller kemikaliebeständiga tillämpningar. Silikontätningar har bra värmebeständighet och tål ett brett temperaturområde, vilket gör dem lämpliga för applikationer där temperaturvariationer är vanliga. PTFE-tätningar är mycket resistenta mot kemikalier och har låg friktion, vilket gör dem idealiska för applikationer som involverar frätande vätskor.
4. Fjädrar
Fjädrar används i motorventiler för att ge den nödvändiga kraften för att öppna och stänga ventilen. De är vanligtvis gjorda av material som rostfritt stål eller kolstål.
- Fjädrars funktion: I en normalt stängd ventil används en fjäder för att hålla ventilen stängd när det inte finns någon elektrisk signal. När en elektrisk ström appliceras på solenoiden övervinner den magnetiska kraften fjäderkraften och öppnar ventilen. I en normalt öppen ventil håller fjädern ventilen öppen och solenoiden stänger ventilen när den aktiveras.
- Vårens egenskaper: Fjäderns egenskaper, såsom dess styvhet och förspänning, är viktiga. En fjäder med rätt styvhet krävs för att säkerställa att ventilen öppnar och stänger ordentligt. Om fjädern är för styv kan det hända att solenoiden inte kan övervinna fjäderkraften, vilket resulterar i att ventilen inte öppnar. Om fjädern är för svag kan det hända att ventilen inte stängs ordentligt, vilket leder till läckage.
5. Kolvar och armaturer
Kolvar och armaturer är de rörliga delarna av solenoiden. De är gjorda av magnetiska material som järn eller stål.
- Rörelsemekanism: När en elektrisk ström appliceras på solenoiden, orsakar magnetfältet att kolven eller ankaret rör sig. Denna rörelse överförs sedan till ventilmekanismen och öppnar eller stänger ventilen. Utformningen av kolven och ankaret är avgörande för att säkerställa smidig och pålitlig rörelse.
- Ytbehandling: Ytan på kolven och ankaret behandlas ofta för att minska friktion och slitage. Till exempel kan en hårdförkromning appliceras på ytan för att öka dess hårdhet och minska friktionskoefficienten.
6. Spolar
Spolen är en väsentlig del av solenoiden. Den är gjord av koppartråd lindad runt en kärna.
- Elektromagnetiska egenskaper: När en elektrisk ström passerar genom spolen skapar den ett magnetfält. Magnetfältets styrka beror på faktorer som antalet varv i spolen, strömmen som flyter genom spolen och kärnans material. En väl utformad spole krävs för att säkerställa att solenoiden kan generera tillräckligt med magnetisk kraft för att driva ventilen.
- Isolering: Spolen är vanligtvis isolerad för att förhindra kortslutning. Isoleringsmaterialet måste kunna motstå solenoidens driftstemperatur och spänning. Vanliga isoleringsmaterial inkluderar emalj och glasfiber.
7. Diafragma
Membran används i vissa typer av motorventiler, speciellt i membranventiler. De är gjorda av flexibla material som gummi eller PTFE.
- Funktion i membranventiler: I en membranventil fungerar membranet som en barriär mellan vätskan och ventilmekanismen. När ventilen öppnas eller stängs, böjs membranet, vilket tillåter eller blockerar vätskeflödet. Membranventiler används ofta i applikationer där en tät avstängning krävs, såsom inom läkemedels- och livsmedelsindustrin.
- Material och design: Materialet och utformningen av membranet är viktigt. Ett membran tillverkat av ett hållbart och flexibelt material säkerställer en lång livslängd. Membranets utformning, såsom dess form och tjocklek, kan också påverka ventilens prestanda.
Vikten av kvalitetsreservdelar
Att använda högkvalitativa reservdelar är avgörande för en tillförlitlig drift av motorventiler. Reservdelar av låg kvalitet kan leda till problem som läckage, minskad flödeskapacitet och för tidigt fel på ventilen. Som leverantör av motorventiler förstår vi vikten av att förse våra kunder med högkvalitativa reservdelar. Vi köper våra delar från pålitliga tillverkare och säkerställer att de uppfyller de högsta kvalitetsstandarderna.
Kontakta för upphandling
Om du är i behov av reservdelar till motorventiler eller har några frågor om våra produkter är du välkommen att kontakta oss. Vi är fast beslutna att ge dig de bästa produkterna och tjänsterna. Oavsett om du letar efter en specifik magnetventil, ett ventilhus eller någon annan reservdel har vi expertis och resurser för att möta dina behov. Låt oss starta en diskussion om dina upphandlingskrav och hitta de bästa lösningarna för dina applikationer.
Referenser
- "Valve Handbook" av JSMPKKAS
- "Electromechanical Devices: Principles and Applications" av RC Dorf
- Branschstandarder och tekniska dokument relaterade till motorventiler och deras reservdelar.
